Как да измерим монтираните лагери?

Монтирано измерванелагерите е ключов процес, който гарантира правилното функциониране и дълголетието на механичните системи. Като доставчик на монтирани лагери разбирам значението на точните измервания при избора на правилните лагери за конкретни приложения. В тази публикация в блога ще споделя някои основни стъпки и техники за измерване на монтирани лагери.



Преди да се задълбочите в процеса на измерване, важно е да разберете защо точните измервания са жизненоважни.Монтирани лагерисе инсталират в различни индустриални приложения, като конвейери, селскостопанско оборудване и машинни инструменти. Неправилните измервания могат да доведат до проблеми като неправилно прилягане, прекомерни вибрации, преждевременно износване и дори повреда на системата. Чрез получаване на точни измервания можете да изберете подходящия тип и размер на лагера, осигурявайки оптимална производителност и надеждност.





За да измерите точно монтираните лагери, ще ви трябват няколко основни инструмента:

Челюсти

Те се използват за измерване на вътрешния и външния диаметър на лагера, както и на ширината.

Микрометри

Идеален за измерване на малки размери с висока точност.

Циферблатни индикатори

Използва се за измерване на биене, което е отклонението от перфектна кръгова траектория.

Сензори

Те помагат за измерване на хлабините между компонентите.

Линийка или рулетка

За вземане на общи измервания.





1. Идентифицирайте типа лагер

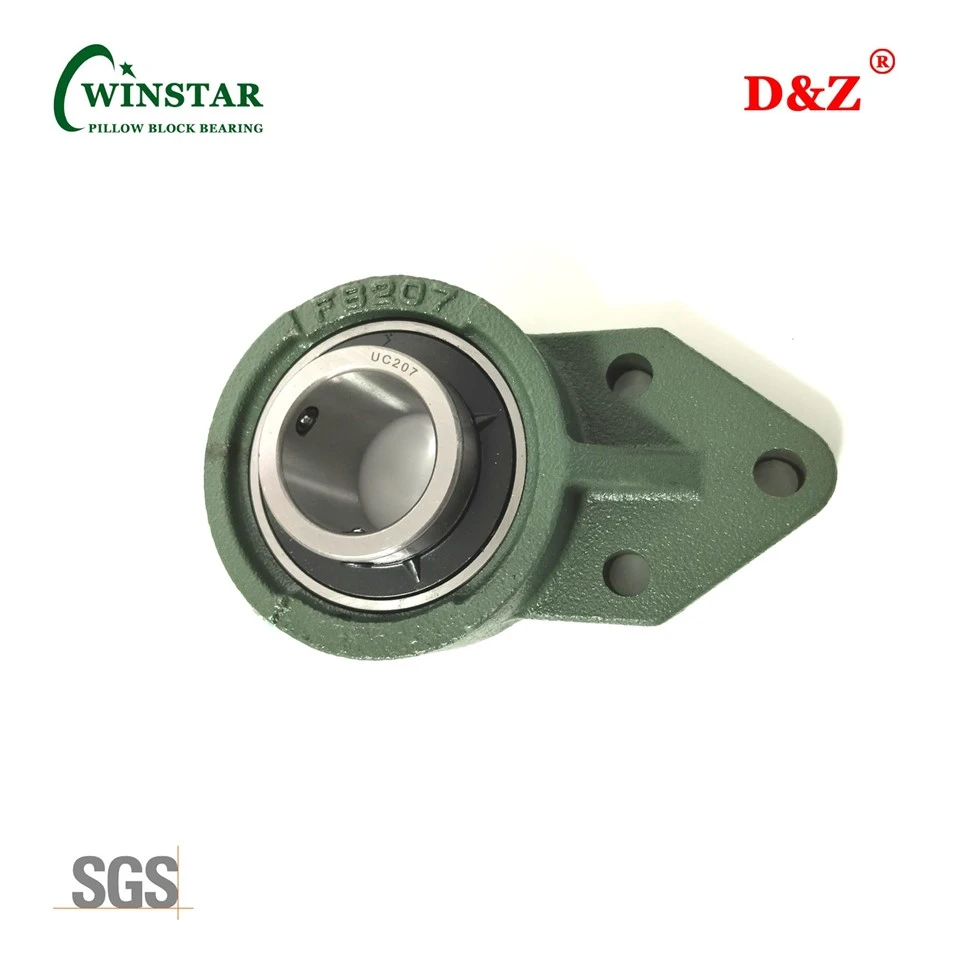

Първата стъпка е да определите вида на монтирания лагер, с който имате работа. Често срещаните типове включват лагерен възел с фланец на конзолата, корпус с разделен стационарен блок, модули от серия SNL и корпуси и модули от сферографитен чугун. Всеки тип има специфични изисквания за измерване.

2. Измерете диаметъра на отвора

Диаметърът на отвора е вътрешният диаметър на лагера, където пасва валът. Използвайте дебеломер или микрометър, за да измерите този размер. Поставете измервателния инструмент напречно на отвора и се уверете, че е центриран. Направете множество измервания в различни точки, за да отчетете всякакви вариации. Запишете средната стойност.

3. Измерете външния диаметър

Външният диаметър на лагера е диаметърът на външния пръстен. Подобно на измерването на диаметъра на отвора, използвайте дебеломер или микрометър, за да получите точно измерване. Отново направете няколко измервания и изчислете средната стойност.

4. Измерете ширината

Ширината на лагера е разстоянието между двете страни на външния пръстен. Използвайте дебеломер, за да измерите този размер. Уверете се, че шублерът е перпендикулярен на оста на лагера за точно измерване.

5. Проверете Runout

Runoout е отклонението от перфектен кръгов път. За да измерите биенето, използвайте циферблатен индикатор. Монтирайте индикатора върху стабилна повърхност и позиционирайте сондата срещу външния пръстен на лагера. Завъртете бавно лагера и наблюдавайте показанията на индикатора. Прекомерното биене може да означава разместване или повреда.

6. Измерете хлабината

Хлабината е пространството между вътрешните и външните колела на лагера. Използвайте щуп, за да измерите хлабината. Поставете измервателния уред между релсите и определете дебелината, която пасва плътно. Това измерване е от решаващо значение за осигуряване на правилно смазване и намаляване на триенето.





температура

Температурата може да повлияе на размерите на лагера. Измерете лагера при работната температура или вземете предвид температурните вариации във вашите изчисления.

Повърхностно покритие

Грубото покритие на повърхността може да повлияе на точността на измерванията. Уверете се, че опорните повърхности са чисти и гладки, преди да направите измервания.

Монтаж

Начинът, по който е монтиран лагерът, може да повлияе на неговите размери. Уверете се, че лагерът е правилно монтиран и закрепен преди измерване.





След като получите измерванията, важно е да ги интерпретирате правилно. Сравнете измерванията със спецификациите на производителя, за да сте сигурни, че лагерът отговаря на изискваните стандарти. Ако измерванията са извън допустимия диапазон, това може да означава проблем с лагера или инсталацията.





Точното измерване на монтираните лагери е от съществено значение за избора на правилния лагер за вашето приложение и осигуряване на правилното функциониране на вашата механична система. Като следвате стъпките, посочени в тази публикация в блога, и използвате подходящите инструменти, можете да получите точни измервания и да вземете информирани решения.

Като доставчик на монтирани лагери, ние се ангажираме да предоставяме високо{0}}качествени продукти и експертни съвети. Ако имате някакви въпроси или се нуждаете от помощ при измерване или избор на монтирани лагери, моля не се колебайте да се свържете с нас за обсъждане на поръчката. Очакваме с нетърпение да ви помогнем да намерите идеалното решение за вашите нужди.

Както бе споменато по-горе, ако имате нужда от лагерни продукти или искате да научите повече, моля не се колебайте да се свържете с мен. Ще ви предоставя професионални консултации и услуги и очаквам с нетърпение да си сътрудничим с вас за взаимна изгода.
